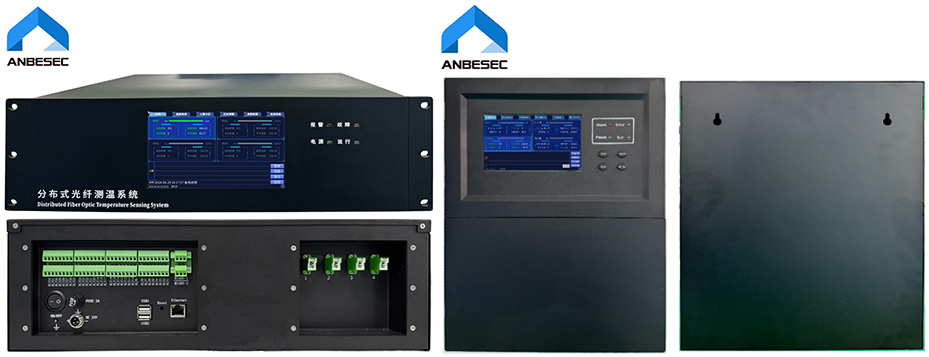

Synhwyro Tymheredd Dosbarthedig (DTS)
Cyflwyniad
Mae synhwyrydd tymheredd llinol ffibr optegol dosbarthedig yn synhwyrydd tân tymheredd cyson gwahaniaethol gyda hawliau eiddo deallusol annibynnol a ddatblygwyd gan y cwmni, sy'n mabwysiadu System Synhwyro Tymheredd Dosbarthedig (DTS) barhaus. Defnyddir technoleg OTDR uwch a golau gwasgaredig Raman i ganfod newidiadau tymheredd ar hyd gwahanol safleoedd y ffibr, a all nid yn unig ragweld y tân yn sefydlog ac yn gywir, ond hefyd leoli lleoliad y tân yn gywir.
Mynegai paramedr technegol
| Paramedrau offer | DTS-UL-10 (01 Sylfaenol) | DTS-UL-10 (Uwchraddio 02) | DTS-UL-10 (03 Perfformiad Uchel) |
| Math o Ffibr | Ffibr aml-fodd 62.5um/125um (angen addasu 50um/125um) | Ffibr aml-fodd 62.5um/125um (angen addasu 50um/125um) | Ffibr aml-fodd 62.5um/125um (angen addasu 50um/125um) |
| Mesur sianel | 4 sianel (hyd at 16 sianel yn ddewisol) | 4 sianel (hyd at 16 sianel yn ddewisol) | 4 sianel (hyd at 16 sianel yn ddewisol) |
| Mesur pellter ① | ≤10km | ≤10km | ≤10km |
| Hyd larwm safonol | ±0.4m | ±0.2m | ±0.1m |
| Datrysiad gofodol | ±0.4m (safon ryngwladol 10%-90%) | ±0.2m (safon ryngwladol 10%-90%) | ±0.1m (safon ryngwladol 10%-90%) |
| Cywirdeb safle | ±0.4m | ±0.2m | ±0.1m |
| Cyfnod Samplu | 0.1m/0.2m/0.4m | 0.2m | 0.1m |
| Amser ymateb larwm | ≤3e | ≤3e | ≤3e |
| Mesur amser | ≤1 eiliad/km | ≤1 eiliad/km | ≤1 eiliad/km |
| Ystod mesur tymheredd | (-200℃-300℃) (yn dibynnu ar y cebl ffibr optig) | (-200℃-300℃) (yn dibynnu ar y cebl ffibr optig) | (-200℃-300℃) (yn dibynnu ar y cebl ffibr optig) |
| Mesur Tymheredd Cywirdeb② | ±0.1℃(yn gysylltiedig â safle ffibr, amser mesur, ac ati) | ±0.1℃(yn gysylltiedig â safle ffibr, amser mesur, ac ati) | ±0.1℃(yn gysylltiedig â safle ffibr, amser mesur, ac ati) |
| Datrysiad tymheredd | 0.01℃ | 0.01℃ | 0.01℃ |
| Rhyngwyneb cyfathrebu | 1 RJ45 (Ethernet), 2 RS485, 2 USB, 32 o reléau | 1 RJ45 (Ethernet), 2 RS485, 2 USB, 32 o reléau | 1 RJ45 (Ethernet), 2 RS485, 2 USB, 32 o reléau |
| Cymorth Protocol | Protocolau ModbusRTU, ModbusTCP, JSON, protocolau wedi'u haddasu, ac ati. | Protocolau ModbusRTU, ModbusTCP, JSON, protocolau wedi'u haddasu, ac ati. | Protocolau ModbusRTU, ModbusTCP, JSON, protocolau wedi'u haddasu, ac ati. |
| Cysylltydd optegol | Cysylltydd hunan-gloi gwrth-lwch E2000 neu FC/APC (safonol gydag E2000) | Cysylltydd hunan-gloi gwrth-lwch E2000 neu FC/APC (safonol gydag E2000) | Cysylltydd hunan-gloi gwrth-lwch E2000 neu FC/APC (safonol gydag E2000) |
| Batri wrth gefn | Dewisol | Dewisol | Dewisol |
| Pŵer gweithredu③ | DC24V, defnydd pŵer modiwl cyfartalog ≤10W (gall ategolion fel modiwlau ras gyfnewid, modiwlau 4G/5G, gwefru/rhyddhau batri, neu ddyfeisiau ymylol eraill sy'n tynnu pŵer o gyflenwad pŵer y ddyfais effeithio ar y defnydd o bŵer) | DC24V, defnydd pŵer modiwl cyfartalog ≤10W (gall ategolion fel modiwlau ras gyfnewid, modiwlau 4G/5G, gwefru/rhyddhau batri, neu ddyfeisiau ymylol eraill sy'n tynnu pŵer o gyflenwad pŵer y ddyfais effeithio ar y defnydd o bŵer) | DC24V, defnydd pŵer modiwl cyfartalog ≤10W (gall ategolion fel modiwlau ras gyfnewid, modiwlau 4G/5G, gwefru/rhyddhau batri, neu ddyfeisiau ymylol eraill sy'n tynnu pŵer o gyflenwad pŵer y ddyfais effeithio ar y defnydd o bŵer) |
| Dosbarth diogelwch laser | DOSBARTH 1 | DOSBARTH 1 | DOSBARTH 1 |
| Tymheredd gweithredu | -20℃-60℃ | -20℃-60℃ | -20℃-60℃ |
| Tymheredd storio | -20℃-70℃ | -20℃-70℃ | -20℃-70℃ |
| Dimensiynau (L×D×U) | 482.6mm × 327.7mm × 132.8mm | 482.6mm × 327.7mm × 132.8mm | 482.6mm × 327.7mm × 132.8mm |
| Pwysau | 10KG | 10KG | 10KG |
| ① Yn cefnogi 10km ar gyfwng samplu o 0.4m, 6km ar gyfwng samplu o 0.2m, a 3km ar gyfwng samplu o 0.1m; ②Mae cywirdeb mesur tymheredd yn amrywio ychydig yn ôl gwahanol fathau a hydau ffibr, a chymerir yr amodau cyffredinol yn y tabl paramedr. ③Yn cefnogi cyflenwad pŵer foltedd eang 10VDC-36VDC, foltedd cyflenwad pŵer gwahanol, mae angen rhoi sylw i gapasiti llwyth ffiws hunangynhwysol 2A; | |||
